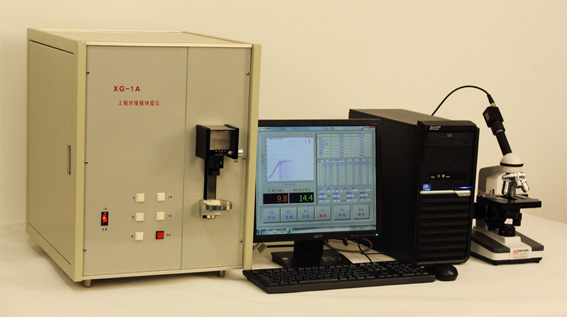

XG-1A型工程纖維強伸度儀

儀器概述

   XG-1A型工程纖維強伸度儀是上海新纖儀器公司研制生產測定工程纖維拉伸性能的試驗儀器，可對最短4mm長度的工程用短纖維進行一次拉伸試驗，顯示纖維強力、伸長率、定伸長負荷、直徑、強度、模量及比功的單值、平均值和變異系數。并可實時顯示纖維拉伸過程的負荷-伸長曲線，測試數據和拉伸曲線可以打印和保存。

    本儀器的特點是采用了特殊設計的夾持器，以適應長度較短的工程用纖維的測試。試樣測試結果中的強度和模量等指標采用工程單位MPa（兆帕），纖維細度輸入值采用直徑，單位為μm（微米）。儀器附有配套用的XGD-1A型工程纖維直徑測試儀，可對圓形纖維的直徑和非圓形截面纖維的等效直徑進行測試。XG-1A型工程纖維強伸度儀和XGD-1A型工程纖維直徑測試儀由同一台計算機進行程序控制，組成完整的工程纖維強伸度測試系統。

    本儀器結構精密，測試精度高，性能穩定。采用氣動夾持器夾持纖維，使用方便，可減小操作誤差，提高試驗工作效率。

    本儀器符合國家標准GB/T 21120、國際標准ISO5079和國際化學纖維標准化局（BISFA）的試驗方法標准，適用于各種單根化學纖維和天然纖維拉伸性能的測定。可廣泛應用于化纖、建筑工程等生產企業、檢驗機構和科研單位。

主要技朮指標
1、 負荷測量范圍：    0∼100 cN﹔
2、 負荷測量誤差：    ≦士1％﹔
3、 負荷測量分辨率：  0.01 cN﹔
4、 伸長測量范圍：    100mm﹔
5、 伸長測量誤差：    ≦0.05mm﹔
6、 伸長測量分辨率：  0.1％﹔
7、 下夾持器下降速度：1∼100 mm/min及2∼200 mm/min兩檔
8、 下夾持器動程：    100 mm﹔
9、 電源：            220V∼土10％﹔
10、主機重量：        約45kg﹔
11、尺寸：            540×434×560mm。

使用說明書： 下載（儀器結構、測試原理、實驗步驟詳見儀器使用說明書）

操作方法：    實際操作錄像在線播放

    注：以上數據僅供參考，隨著本廠產品的改進，有關參數可能變更。

    XGD-1A型纖維細度分析儀是上海新纖儀器公司和東華大學利浦研究所合作研制生產的采用圖像法測量化學纖維直徑和分析纖維形態結構的儀器。儀器符合AATCC 20A-1995纖維定量分析的規定,用于觀測各類化學纖維、異型纖維、中空纖維的橫截面形態并測量截面面積,計算得到異型纖維的異型度，通過對混紡產品中單根纖維橫形態分析和面積測量，可以得到各種混紡產品中纖維的含量及其百分比。測試數據由計算機進行保存、分析處理及打印等。
